電動閘閥-Z941H-40C法蘭電動鑄鋼閘閥
更新：2022/9/5 13:26:57??????點擊：
- 品牌：???上海工開閥門
- 型號：???Z941H-40C DN125
產品介紹
Z941H-40C法蘭電動鑄鋼閘閥，是由多回轉電動執行器與法蘭閘閥組成，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，不適用于調節介質流量，電動法蘭閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。
電動法蘭閘閥主要廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域。主要用途高中壓法蘭連接的閘閥適用于公稱壓力 PN1.6～16.0MPa ，工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統工況的管路上，切斷或接通管路介質。通過選用不銹鋼、鉻鉬鋼等不同的材質可適用介質：水、油品、蒸汽、及酸、堿、氨、尿素、弱酸堿溶液、高溫液體、含硫天然氣等工況。
Z941H-40C法蘭電動鑄鋼閘閥特點：
1、該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65(特殊定貨)；
2、轉矩控制機構動作可靠，調節方便，轉矩重復精度高；
3、行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關；
4、采用半自動手—電動切換機構，機構簡單，工作可靠，操作輕便；
5、采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量小；
6、配有機械式閥位指示器。
Z941H-40C電動閘閥性能規范
| 產品名稱 | Z941H-40C法蘭電動鑄鋼閘閥 |
| 公稱通徑 | DN40～DN800 |
| 公稱壓力 | 4.0MPa |
| 連接形式 | 法蘭式 |
| 閥體材質 | WCB |
| 適用溫度 | -29oC～+425oC |
| 適用介質 | 水、油、蒸汽、氣體 |
| 閥體、蓋、板 | 閥 桿 | 密封面 | 墊 片 | 填 料 | 工作溫度℃ | 適用介質 |
| WCB | 2Cr13 |
13Cr STL 本體材料 尼龍 |
增強柔性石墨 1Cr13/柔性石墨 08軟鋼 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T） PTFE |
柔性石墨 增強柔性石墨 SFB/260 SFP/260 PTFE |
≤425 | 水、蒸汽、油品 |
| WC1 |
38CrMoA1 25Cr2MoV |
≤450 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| ZGCr5Mo | ≤540 | |||||
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 銷酸類 | |||
| ZG1Cr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸類 |

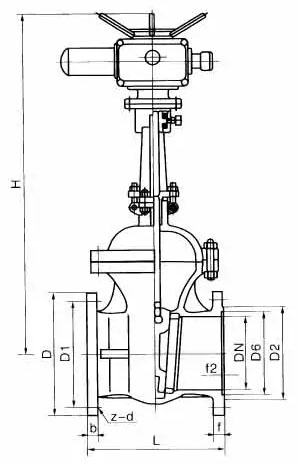

Z941H-40C電動閘閥主要外形及連接尺寸
| 4.0MPa | DN | L | D | D1 | D2 | D6 | b | Z-Φd | 電裝型號 | L1 | H | D0 |
|
凹凸法蘭 MFM Z941H Z941Y Z941W Z940H Z940Y Z940W 40 40P 40R 40I |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-Φ18 | DZW10 | 590 | 630 | 365 |
| 50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-Φ18 | DZW10 | 590 | 691 | 365 | |
| 65 | 280 | 180 | 145 | 120 | 110 | 22 | 8-Φ18 | DZW10 | 590 | 711 | 365 | |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-Φ18 | DZW15 | 590 | 775 | 365 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-Φ23 | DZW20 | 590 | 871 | 365 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-Φ25 | DZW20 | 590 | 948 | 365 | |
| 150 | 450 | 300 | 250 | 218 | 204 | 30 | 8-Φ25 | DZW30 | 810 | 1028 | 470 | |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-Φ30 | DZW30 | 810 | 1325 | 470 | |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-Φ34 | DZW45 | 810 | 1400 | 470 | |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-Φ34 | DZW60 | 830 | 1653 | 550 | |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-Φ34 | DZW90 | 830 | 1791 | 550 | |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 16-Φ41 | DZW120 | 870 | 2092 | 320 | |
| 500 | 1150 | 755 | 670 | 612 | 576 | 62 | 20-Φ48 | DZW250 | 870 | 2465 | 320 | |
| 600 | 1350 | 890 | 795 | 730 | 678 | 62 | 20-Φ54 | DZW350 | 1170 | - | 570 | |
| 700 | 1450 | 995 | 900 | 835 | 768 | 68 | 24-Φ54 | DZW500 | 1170 | - | 570 | |
| 800 | 1650 | 1135 | 1030 | 960 | 876 | 76 | 24-Φ58 | DZW800 | 1060 | - | 500 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.hd-cg.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
