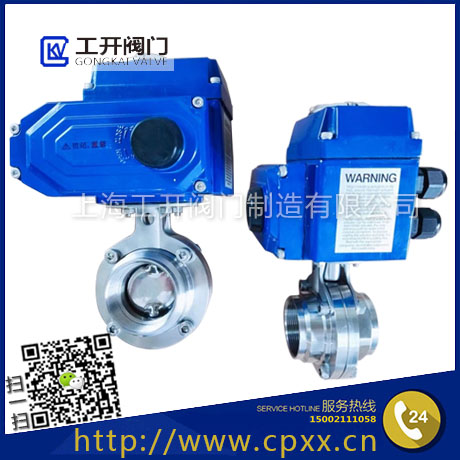

D971F46電動襯氟蝶閥-耐酸堿電動蝶閥-電動對夾蝶閥-襯四氟電動蝶閥
更新：2020/11/6 15:11:06??????點擊：
- 品牌：???上海工開閥門
- 型號：???D971F46
產品介紹
電動襯氟蝶閥/D971F46襯四氟電動蝶閥/耐酸堿電動蝶閥/電動襯氟對夾蝶閥 D971F46電動襯氟蝶閥，是襯氟蝶閥與電子式電動執行機構配套，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，電動襯氟蝶閥具有功能強、體積小、配套簡單、流通能力大，有開關型和調節型二種。
襯四氟電動蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良。電動襯氟蝶閥/襯四氟電動蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。
襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
D971F46電動襯氟對夾蝶閥主要性能規范
| 上海工開閥門-電動執行器技術參數 | D971F46襯氟電動蝶閥閥體參數 | ||
| 電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN50～400mm |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.0、1.6MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能型 | 閥軸材質 | 鋼襯F46 |
| 動作范圍 | 0～90°±5° | 閥體材質 | 碳素鋼、不銹鋼 |
| 動作時間 | 15秒/30秒/60秒 | 閥板材質 | 鋼襯F46，F(xiàn)4 |
| 環境溫度 | -30°～60° | 閥座密封 | F46、F2、PP |
| 手動操作 | 附帶手柄操作 | 結構形式 | 無銷型 |
| 限 位 | 電氣、機械二重限位 | 溫度 | -50℃～150℃ |
| 防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | 適用介質 | 各種有機酸、強酸、強氧化劑 |
| 輸入信號 | 0-10，1-5VDC/4-20mA(智能型) | 特點 | 耐腐蝕、維修方便、流量大、流阻小 |

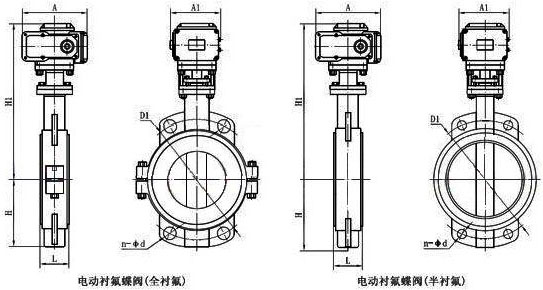

D971F46電動襯氟對夾蝶閥外形結構尺寸
| 公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 |
| H | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 |
| H1 | 根據所配執行機構而定 | |||||||||||||||||
| A、A1 | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 | |||||||||||||||||
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.hd-cg.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
