ZCA真空電磁閥-不銹鋼真空泵電磁閥-負壓電磁閥
更新：2022/12/28 10:15:11??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZCA
產品介紹
ZCA真空電磁閥是適用于真空設備管路做二位式通斷切換執行機構。它廣泛應用于食品、冶金等行業真空系列管路上。其特點：
1、電磁分步直接活塞式操作結構
2、零壓差能可靠動作
3、介質流體溫度可達220℃
4、使用壽命長、經受二十年長期考驗
5、耐冷凝有一定的冷凝水也能可靠動作
6、閥蓋采用螺紋連接拆裝、維修方便
ZCA真空電磁閥工作原理：
電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置動。這樣通過控制電磁鐵的電流通斷就控制了機械運動。
ZCA真空電磁閥主要性能規范
| 工作介質 | 空氣等非腐蝕性氣體 | |||||
| 介質溫度 ℃ | ≤60 | |||||
| 工作壓力 MPa | 1.0 | |||||
| 工作壓差 MPa | -0.1～0 | |||||
| 電源電壓 | AC220V DC24V 其余規格可作特殊訂貨 | |||||
| 使用壽命 | JB/T7352-94規定 | |||||
| 額定流量系數 KV | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 |
| 泄漏量 ml/min | 按JB/T7352-94.F規定 | |||||
| 公稱通徑 mm | 15 | 20 | 25 | 32 | 40 | 50 |
| 功 耗（VA） | 50 | 90 | ||||

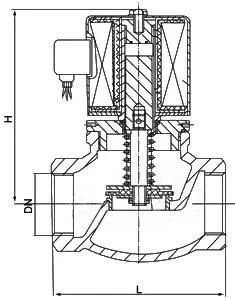

ZCA真空電磁閥外形結構尺寸
|
公稱通徑 DN |
內螺紋連接 | 法蘭連接 | |||||||||
| 內螺紋 | 外形尺寸 | 外形尺寸 | 法蘭尺寸 | ||||||||
| G | H | L | H | L | D | D1 | D2 | n-d | b | f | |
| 15 | 1/2″ | 148 | 92 | 176 | 130 | 95 | 65 | 46 | 4-φ14 | 14 | 2 |
| 20 | 3/4″ | 148 | 92 | 181 | 150 | 105 | 75 | 56 | 4-φ14 | 16 | 2 |
| 25 | 1″ | 148 | 110 | 210 | 160 | 115 | 85 | 65 | 4-φ14 | 16 | 3 |
| 32 | 11/4″ | 182 | 120 | 221 | 180 | 140 | 100 | 76 | 4-φ18 | 18 | 3 |
| 40 | 11/2″ | 182 | 140 | 230 | 200 | 150 | 110 | 84 | 4-φ18 | 18 | 3 |
| 50 | 2″ | 192 | 162 | 252 | 230 | 165 | 125 | 99 | 4-φ18 | 20 | 3 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.hd-cg.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
