H44H/W旋啟式止回閥銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。 其安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。
旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合，大口徑管路選用單瓣旋啟式止回閥時。為減少水錘壓力，最好采用能減小水錘壓力的緩閉止回閥;雙瓣旋啟式止回閥適用于大中口徑管路，對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥;多瓣旋啟式止回閥適用于大口徑管路。

H44H/W旋啟式止回閥特點：
1、閥瓣關閉快速，水錘壓力小；
2、水平或垂直管道均可使用，安裝方便；
3、流道通暢、流體阻力?。?br /> 4、動作靈敏、密封性能好；
5、閥瓣行程短、關閥沖擊力??；
6、整體結構、簡單緊湊、造型美觀；
7、使用壽命長、可靠性高。

H44H/W旋啟式止回閥主要性能規范

基本型號		H44H	H44Y	H44W
工作壓力（MPa）		1.6~42.0  (Calss150-Calss2500)
口徑		DN50-DN1200  2″-48″
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
材料	閥體	WCB /CF8/CF8M/鉻鉬鋼/低溫鋼/鎳合金/Monel/Duplex Steel
	閥瓣	WCB/CF8/CF8M/鉻鉬鋼/低溫鋼/鎳合金/Monel/Duplex Steel
	搖桿	2Cr13/F304/F316/鉻鉬鋼/低溫鋼/鎳合金/Monel
	密封面	不銹鋼/司太立合金/鎳合金/Monel

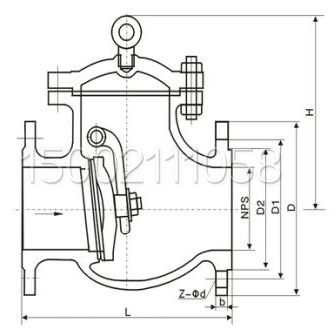

H44H/W旋啟式止回閥主要外形及連接尺寸

H44H/W/Y-16C/P/R/I   1.6MPa主要外形尺寸

公稱通徑DN	L	D	D1	D2	b	Z-Φd	H	WT(Kg)
50	230	160	125	100	16	4-Φ18	135	21
65	290	180	145	120	18	4-Φ18	142	28
80	310	195	160	135	20	8-Φ18	165	38
100	350	215	180	155	20	8-Φ18	180	58
125	400	245	210	185	22	8-Φ18	210	92
150	480	280	240	210	24	8-Φ23	233	130
200	500	335	295	265	26	12-Φ23	304	210
250	550	405	355	320	30	12-Φ25	348	294
300	650	460	410	375	30	12-Φ25	390	367
350	750	520	470	435	34	16-Φ25	430	410
400	850	580	525	485	36	16-Φ30	468	461
450	950	640	585	545	40	20-Φ30	523	570
500	1025	705	650	608	44	20-Φ34	525	850

H44H/W/Y-25C/P/R/I   2.5MPa主要外形尺寸

公稱通徑DN	L	D	D1	D2	b	Z-Φd	H	WT(Kg)
50	230	160	125	100	20	4-Φ18	160	22
65	290	180	145	120	22	8-Φ18	175	29
80	310	195	160	135	22	8-Φ18	185	38
100	350	230	190	160	24	8-Φ23	220	61
125	400	270	220	188	28	8-Φ25	248	96
150	480	300	250	218	30	8-Φ25	276	132
200	550	360	310	278	34	12-Φ25	350	213
250	650	425	370	332	36	12-Φ30	410	297
300	750	485	430	390	40	16-Φ30	430	372
350	850	550	490	448	44	16-Φ34	518	415
400	950	610	550	505	48	16-Φ34	560	480
450	1025	660	600	555	50	20-Φ34	582	610
500	1150	730	660	610	52	20-Φ41	618	920

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
