WJ41H-40C德標波紋管截止閥GS-C25-DIN-PN40德標鑄鋼波紋管截止閥
更新：2024/10/8 15:16:56??????點擊：
- 品牌：???上海工開閥門
- 型號：???WJ41H-40C-DN80
產品介紹
WJ41H-40C德標波紋管截止閥是設計和制造采用DIN標準的波紋管密封截止閥,適用于公稱壓力PN1.6~16MPa,工作溫度-29~350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。廣泛應用于:石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中,乙二醇等工業流體。
波紋管截止閥內部采用波紋管結構，雙重堅固耐用的波紋管密封設計(波紋管+填料),保證閥桿的零泄漏。不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。
GS-C25是德國牌號，采用標準DIN 17245-1987，材料號1.0619，屬于鐵素體熱強鑄造碳鋼，相當于國標GB/T12229、美標ASTM A216的 WCA、WCB材料。
GS-C25化學成分：C 0.22-0.29%、Si ≤0.40%、Mn 0.40-0.70%、P ≤0.045%、S ≤0.045%、Cr≤0.40%、Mo≤0.10%、Ni≤0.40%
WJ41H-40C德標波紋管截止閥技術規范
| 設計標準 | DIN3356 |
| 結構長度 | DIN3202 |
| 連接法蘭 | DIN2543-2545 |
| 試驗和檢驗 | DIN3230 |
WJ41H-40C德標波紋管截止閥零件材料
| 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 |
| WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
| STL |

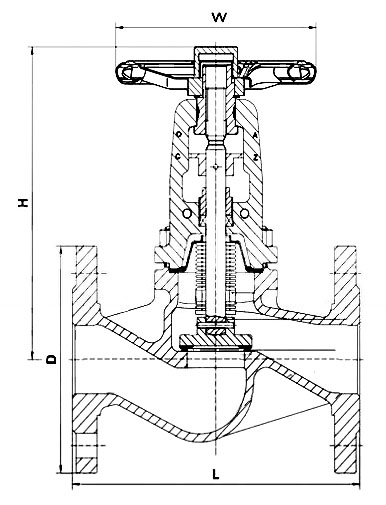

WJ41H-40C德標波紋管截止閥外形尺寸
DIN PN40
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 | 580 | 660 |
| W | 140 | 140 | 160 | 160 | 180 | 180 | 200 | 250 | 300 | 350 | 400 | 500 | 500 | 500 | 600 | 600 |
| H | 196 | 196 | 205 | 205 | 222 | 224 | 240 | 265 | 350 | 380 | 410 | 550 | 715 | 790 | 950 | 1030 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠?xún)價時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
