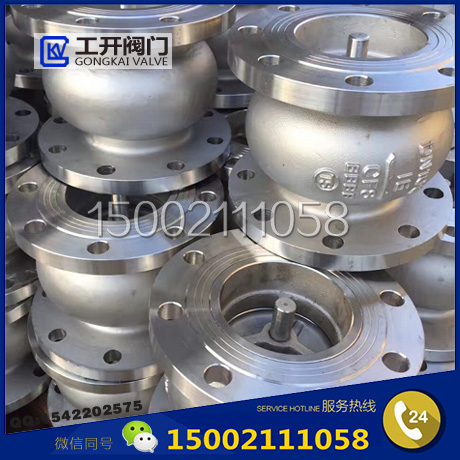

HC41X-16P不銹鋼消聲止回閥
更新：2020/11/20 14:21:43??????點擊：
- 品牌：???上海工開
- 型號：???HC41X-16P
產品介紹
HC41X-16P不銹鋼消聲止回閥是安裝在水泵出口管道上用于水泵停機時防止管路中有高壓水流沖擊水泵倒轉的損害。
HC41X消聲止回閥主要性能規范
| 型號 | 公稱壓力PN | 試驗壓力PN | 工作溫度 | 適用介質 | |
| 殼體 | 密封 | ||||
| HC41X | 1.0MPa | 1.5MPa | 1.1MPa | ≤80℃ | 潔凈水 |
| 1.6MPa | 2.4MPa | 1.76MPa | |||
| 2.5MPa | 3.75MPa | 2.75MPa | |||
HC41X消聲止回閥主要零件材質
| 型號 | 閥體 | 密封圈 | 彈簧 | 閥蓋環 |
| HC41X-16P | 不銹鋼 | 丁腈豫膠(NBR) | 不銹鋼 | 不銹鋼 |
HC41X消聲止回閥主要外形及連接尺寸
| 公稱通徑DN | 尺寸 (mm) | ||||
| L | D | K | b | z-d | |
| 40 | 112 | 145 | 110 | 18 | 4-18 |
| 50 | 120 | 160 | 125 | 20 | 4-18 |
| 65 | 130 | 180 | 145 | 20 | 4-18 |
| 80 | 150 | 195 | 160 | 22 | 8-18 |
| 100 | 165 | 215 | 180 | 24 | 8-18 |
| 125 | 190 | 245 | 210 | 26 | 8-18 |
| 150 | 210 | 280 | 240 | 26 | 8-22 |
| 200 | 255 | 335 | 295 | 30 | 12-22 |
| 250 | 310 | 405 | 355 | 32 | 12-26 |
| 300 | 320 | 460 | 410 | 32 | 12-26 |
| 350 | 380 | 520 | 470 | 36 | 16-26 |
| 400 | 405 | 580 | 525 | 38 | 16-30 |
| 450 | 430 | 640 | 585 | 40 | 20-30 |
| 500 | 450 | 715 | 650 | 42 | 20-33 |
| 600 | 510 | 840 | 770 | 48 | 20-36 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.hd-cg.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
