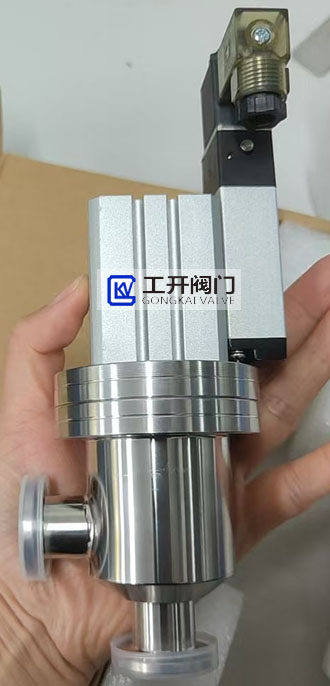

GDQ-J氣動高真空擋板閥，也被稱為氣動角閥，是用于真空系統中，開啟或切斷氣流的真空閥門。閥門以壓縮空氣為動力。通過氣缸執行，電磁換向閥改變氣路方向帶動閥桿上下運動，達到閥板開啟或關閉的目的。適用于1.3×10-3Pa~1.0×105Pa真空系統中用以開啟或隔斷氣流。氣動高真空擋板閥軸封結構可分為GDQ-J(S)型橡膠密封和GDQ-J(S)(b)型波紋管密封兩種，波紋管分液壓波紋管和焊接波紋管兩種可選。閥門結構GDQ-J(b)為直角式，GDQ-S(b)為帶預抽口的三通型式。閥門具有常開和常閉功能，可選配磁性開關信號控制和防爆電磁閥及氣源處理元件裝置。（注：請?jiān)陂y前進氣口加裝油水分離器，以免氣缸進水導致?lián)p壞。）

    上海工開閥門GDQ-J氣動高真空擋板閥主要用于切斷或接通真空管路中的氣流，適用于純凈空氣和非腐蝕性氣體。

   氣動高真空擋板閥的主要零件材料——閥體、閥蓋、閥桿：鋁合金、碳鋼或不銹鋼；密封件：丁腈橡膠、氟橡膠、波紋管（軸封）

   氣動高真空擋板閥主要性能指標如下：
打開時閥板上的壓差：≤1.2×105Pa任意方向
閥體和閥座漏率：≤1.3×10-7Pa·L·s-1 建議首次維修前循環次數：200,000次
 閥體烘烤溫度：≤150℃

   氣動高真空擋板閥電源要求：
氣動驅動：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）
電磁驅動：交流220V或230V 50Hz，起動功率800W、保持功率8W
壓縮空氣（只適用于氣動）：0.4～0.7MPa

   氣動高真空擋板閥開啟和關閉時間：
氣動驅動：≤1s
電磁驅動：開啟≤0.1s；關閉≤1s（氟膠圈密封）、關閉≤0.5s（波紋管密封）

   氣動高真空擋板閥閥門位置指示：
手動驅動：帶有啟閉位置指示
氣動驅動：帶有啟閉位置指示開關（磁性開關）
電磁驅動：帶有開啟位置指示燈

   氣動高真空擋板閥應用領域： 真空閥門是真空系統中用以調節氣流量、切斷或接通管路的元件。擋板閥具有結構簡單、開閉時間短、安全可靠、堅固耐用且可以自動控制等優點，被廣泛應用于電子、化工、冶金、航空、航天、材料、生物、原子能、宇宙探測等高科技領域。

   高真空氣動擋板閥的氣缸直徑及活塞桿直徑設計十分重要，擋板閥在開閉時，若氣缸及活塞桿直徑設計不合理則會導致閥門無法打開或啟閉時間長等問題。

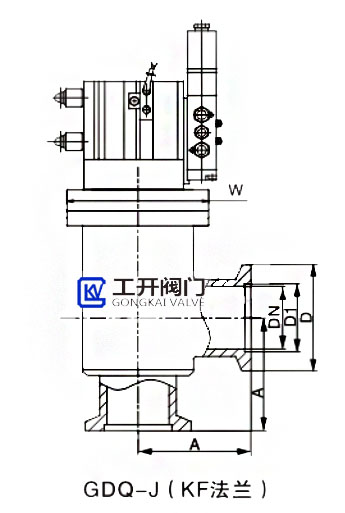

GDQ-J氣動高真空擋板閥外形尺寸和結構圖
