青銅球閥-絲口青銅閥門-Q11F-16T
更新：2024/1/29 14:09:33??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q11F-16T
產品介紹
青銅球閥技術規范
公稱壓力: PN2.0MPa(≥DN65，1 .6MPa)
工作介質:水、非腐蝕性液體、非腐蝕非可燃?xì)怏w、飽和蒸汽(≤0.6MPa)
工作溫度: -10°C≤t≤120°C
管螺紋標準:符合ISO228標準

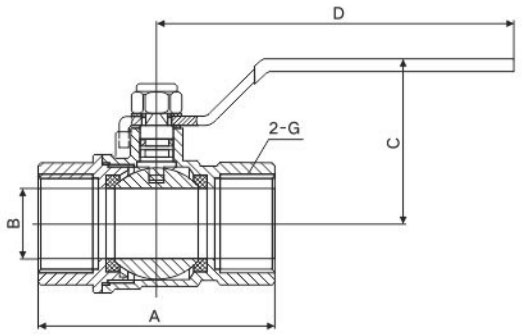

| DN(mm) | NPS(in) | A | B | C | D | G |
| 15 | 1/2 | 52.8 | 14 | 41 | 98 | 1/2 |
| 20 | 3/4 | 63 | 19 | 44.5 | 98 | 3/4 |
| 25 | 1 | 72 | 23.5 | 55 | 110 | 1 |
| 32 | 1-1/4 | 80 | 30 | 61 | 140 | 1-1/4 |
| 40 | 1-1/2 | 90.6 | 37 | 66 | 140 | 1-1/2 |
| 50 | 2 | 106 | 46.5 | 75 | 155 | 2 |
| 65 | 2-1/2 | 132.4 | 56 | 92 | 190 | 2-1/2 |
| 80 | 3 | 151 | 68.5 | 106 | 230 | 3 |
| 100 | 4 | 190.5 | 85 | 117.5 | 230 | 4 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.hd-cg.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
