JJM1壓力表截止閥-JJM1壓力表針型閥-上海工開閥門
更新：2020/11/9 9:47:14??????點擊：
- 品牌：???上海工開
- 型號：???JJM1
產品介紹
JJM1壓力表截止閥又稱壓力表閥，是儀表測量管路中可以直接與壓力表連接使用。其功用是作開啟或切斷管道通路用，具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針形截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。在管道中一般應當水平安裝，安裝時應使介質的流向與閥體上的箭頭方向一致。
JJM1壓力表截止閥工作原理
JJM1壓力表截止閥工作原理與截止閥是一樣的，閥芯是一個針型的圓錐體，密封面呈錐面。閥芯沿流體的中心線作升降運動，來控制閥門的開啟與關閉或調節開度，順時針關閉閥門，逆時針則開啟，是屬升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
JJM1壓力表截止閥主要性能規范
|
型號 Type |
公稱壓力 (MPa) Nominal pressure |
試驗壓力PS(MPs) Test pressure |
工作壓力(MPa) Working pressure |
工作溫度(℃) Working temperature |
適用介質 Applicable mediun |
||
| 殼體Shell |
密封 （液）Seal |
密封 （氣）Seal |
|||||
| JJM1-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤200℃ |
液化石油氣水、油品等 Petroleun gas Water, Oil etc. |
JJM1壓力表截止閥主要零件材質
|
零件名稱 Part name |
閥桿、閥蓋、螺栓 Body,Bonnet bolt |
閥桿、閥瓣密封圈 Stem,Disc,Gasket |
填料 Packing |
墊片 Gasket |
手柄 Hande |
| JJM1-160-DN5 |
鉻鎳不銹鋼 Cr.NiStainlesss steel |
不銹鋼 Stainless steel |
聚四氧乙稀、柔性石墨 PTEF,Soft graphite |
橡膠石棉板 Latex asbestos |
優質碳鋼 High grade Garbon steelll |

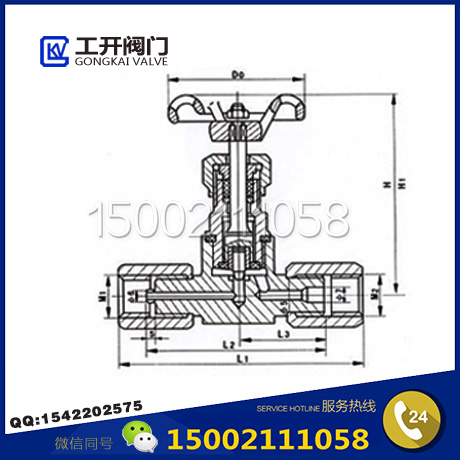

JJM1壓力表截止閥主要外形及連接尺寸
|
型號Type |
公稱直徑DN(mm)Nominal |
尺寸Dimensions |
重量(Kg)Weight |
|||||||
|
L1 |
Do |
L2 |
H |
H1 |
L3 |
M1 |
M2 |
|||
|
JJM1-160 |
5 |
116 |
65 |
85 |
98 |
105 |
40 |
M20×1.5左 |
M20×1.5 |
1.0 |
