氣動法蘭球閥-氣動鑄鋼球閥-氣動球閥Q641F-氣動浮動式球閥-氣動碳鋼球閥
更新：2022/9/9 14:07:49??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q641F-16C，Q641F-25C，Q641F-64C
產品介紹
氣動法蘭球閥Q641F是一種轉角為90°的旋轉類球閥，也可稱為"氣動O型球閥"，是一款軟密封浮動球閥。氣動球閥是采用角行程氣動執行器及球閥組成，以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。氣動執行器分單作用和雙作用兩種型號。
氣動球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動球閥可以帶手動裝置。
氣動球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。氣動調節球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動調節球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
Q641F氣動法蘭球閥主要性能規范
| 公稱通徑DN(mm) | DN15～DN400 |
| 公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
| 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| 介質溫度 | -40～+180℃ -40～+350℃ |
| 泄漏量 | 0泄露 |
| 球體轉角 | 90° |
| 閥體材制質 | A105、F304、F316、WCB、CF8、CF8M、CF3M |
| 閥座材料 | 聚四氟乙烯(常溫)、特制PPL(高溫) |
| 防爆級組 | dⅡBT4(d2c4)(可供普通型、防爆型二種規格) |
| 電磁閥電源 | 220VAC、24VDC |
| 氣源壓力 MPa | 0.4～0.7MPa |
| 執行器型號 | GT、AT、SR、AW系列單雙作用氣動執行器 | |||||||||||
| 供氣壓力 | 0.4～0.7MPa | |||||||||||
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | |||||||||||
| 環境溫度 | -30～+70℃ | |||||||||||
| 控制方式 | 開關型(開關兩位控制)、調節型(4～20mA控制) | |||||||||||
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
|||||||||||
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | |||||||||||

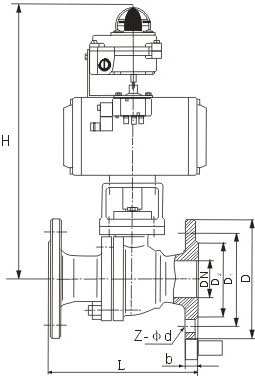

Q641F氣動法蘭球閥主要外形及連接尺寸
| DN | L | H | D | D1 | L0 | Z-φd | 執行器型號 |
| 15 | 130 | 200 | 95 | 65 | 165 | 4-φ14 |
可選配GTD/GTE、 AW/AWS、 系列執行器 |
| 20 | 140 | 204 | 105 | 75 | 165 | 4-φ14 | |
| 25 | 150 | 215 | 115 | 85 | 165 | 4-φ14 | |
| 32 | 165 | 240 | 135 | 100 | 225 | 4-φ18 | |
| 40 | 180 | 265 | 145 | 110 | 225 | 4-φ18 | |
| 50 | 200 | 275 | 160 | 125 | 225 | 4-φ18 | |
| 65 | 220 | 379 | 180 | 145 | 245 | 4-φ14/4-φ18 | |
| 80 | 250 | 390 | 195 | 160 | 330 | 8-φ18 | |
| 100 | 280/320 | 416 | 215/230 | 180/190 | 330 | 8-φ18/8-φ23 | |
| 125 | 320/381 | 542 | 245/270 | 210/220 | 380 | 8-φ18/8-φ25 | |
| 150 | 360/400 | 572 | 280/300 | 240/250 | 380 | 8-φ23/8-φ25 | |
| 200 | 400/500 | 736 | 335/360 | 295/310 | 440 | 12-φ25/12-φ25 | |
| 250 | 530/568 | 926 | 405/425 | 355/370 | 580 | 12-φ25/12-φ30 | |
| 300 | 600/648 | 1059 | 460/485 | 410/430 | 715 | 12-φ25/16-φ30 | |
| 350 | 550/762 | 1127 | 520/550 | 470/490 | 875 | 16-φ25/16-φ34 | |
| 400 | 600/838 | 1398 | 580/610 | 525/550 | 995 | 16-φ30/16-φ34 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.hd-cg.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
