氣動高真空蝶閥-GIQ-真空蝶閥
更新：2022/8/30 8:46:30??????點擊：
- 品牌：???上海工開閥門
- 型號：???GIQ
產品介紹
氣動高真空蝶閥 型號GIQ，是用來接通或切斷真空管路中的氣流，蝶閥的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能。通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動達到接通或切斷真空管路中氣流的目的。可選配反饋信號裝置及電氣閥門定位器。
氣動高真空蝶閥適用的介質為空氣及弱腐蝕性氣體；是乳品、酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門；并已廣泛應用于新能源、真空鑄造、真空鍍膜行業及半導體產業。
GIQ型氣動高真空蝶閥通常把帶有密封槽的法蘭連接到長期處于真空狀態的一端，而法蘭的另一面連接在放大器一側，正向使用蝶閥利于增加閥板的密封力。真空密封連接可以分為靜密封和動密封。當氣動高真空蝶閥以柔性密封連接時在真空橡膠的時候，是采用放氣量較小的真空橡膠制成的厚壁管；多用于口徑小于DN50的機械真空泵入口處與被抽氣的管道相連接，借以減少機械泵工作時產生的振動對真空系統的影響。當然也可以用于連接在玻璃管、金屬管及其他相關的元件的連接上。橡膠管與被連接件之間的連接是通過管接頭實現的。
GIQ氣動高真空蝶閥性能規范
| 公稱通徑 | DN40-DN800 | ||||||
| 漏氣速率（L/s） | ≦1.3×10-6 | ||||||
| 適用范圍（Pa） | 10(5)~1.3×10(-5 ) | ||||||
| 介質溫度（℃） |
-25~80(NBR) -30~150(PTFE) |
||||||
| 電源電壓 |
標準出廠：AC220V/50Hz 特殊指定：AC220V；DC24V；DC12V |
||||||
| 電磁換向閥功率（W） | 10 | ||||||
| 氣源壓力（MPa） | 0.4~0.8 | ||||||
| 啟閉時間（S） | ＜3 | ||||||
| 開閥時，閥板兩側壓力差（KPa） | ≤101 | ||||||
| 執行器型號 |
GT、AT、AW系列 標準出廠：雙作用式 ；特殊指定：單作用式；常開或常閉 |
||||||
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | ||||||
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--失氣時閥位保持(FL) |
||||||
| 信號反饋及防爆配件 |
標準出廠：AC220V/50Hz 特殊指定：限位信號反饋開關 隔爆信號反饋開關 防爆電磁閥線圈 智能型定位器(4~20mA) |
||||||
GIQ氣動高真空蝶閥材質
| 零件名稱 | 閥體和蝶板 | 構件 | 密封墊（閥體、蝶板） |
| 材料 | 碳素鋼（鍍鎳） | 2Cr13 | 丁腈橡膠 |
| 不銹鋼 | 不銹鋼 | 不銹鋼 | 丁腈橡膠/氟橡膠 |

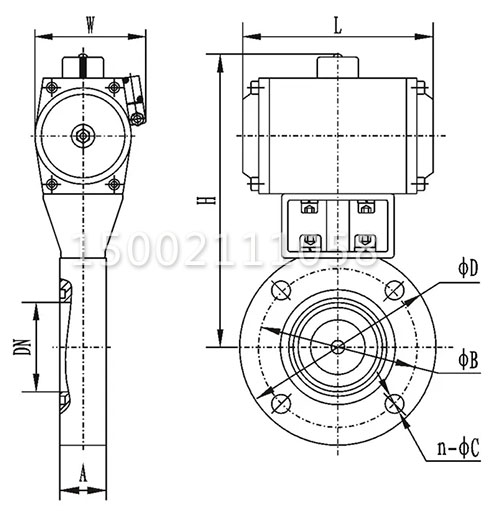

GIQ氣動高真空蝶閥主要外形及連接尺寸
| 型號 | DN | 主要連接尺寸 |
重量 （Kg） |
|||
| ΦB | ΦD | A | n-ΦC | |||
| GIQ-40 | 40 | 70 | 85 | 22 | 4-Φ9 | 2 |
| GIQ-50 | 50 | 90 | 110 | 4-Φ9 | 3 | |
| GIQ-65 | 65 | 110 | 130 | 26 | 4-Φ9 | 4 |
| GIQ-80 | 80 | 125 | 145 | 30 | 4-Φ9 | 5.5 |
| GIQ-100 | 100 | 145 | 170 | 4-Φ12 | 6 | |
| GIQ-150 | 150 | 195 | 220 | 35 | 8-Φ12 | 10 |
| GIQ-200 | 200 | 250 | 275 | 40 | 8-Φ12 | 16 |
| GIQ-250 | 250 | 300 | 330 | 45 | 8-Φ12 | 21 |
| GIQ-300 | 300 | 350 | 380 | 55 | 8-Φ14 | 30 |
| GIQ-400 | 400 | 465 | 500 | 60 | 8-Φ18 | 56 |
| GIQ-500 | 500 | 565 | 600 | 80 | 12-Φ18 | 95 |
| GIQ-600 | 600 | 670 | 710 | 100 | 12-Φ21 | 148 |
| GIQ-800 | 800 | 880 | 920 | 130 | 20-Φ21 | 220 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.hd-cg.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
