渦輪高真空蝶閥-GI-250P-對夾式不銹鋼高真空蝶閥-手動真空蝶閥
更新：2022/9/6 15:00:21??????點擊：
- 品牌：???上海工開閥門
- 型號：???GI-250P
產品介紹
真空蝶閥，適用于無腐蝕的飽和水蒸汽低真空管路上，作為閉路設備。該系列閥門密封型蝶閥，蝶閥兩端軸封處用0.25MPa的壓力密封，確保軸封處不泄漏。
手動真空蝶閥渦輪式是靠人工旋轉閥門手柄或渦輪使閥板上下運動，實現閥板啟閉動作。
GI-250P高真空蝶閥工作原理：閥板運動由兩個動作組成，即閥板平動和翻轉，平動用于壓緊或脫離密封面，翻轉用于將閥板翻轉一定角度(通長為0°～90°)，以獲得一定的通導能力。
手動渦輪式高真空蝶閥性能規范
| 適用范圍(Pa) | 105～1.3x10-4 |
| 閥門漏率(Pa.L/S) | ＜1.3x10-4 |
| 介質溫度（℃） |
-25～+80（密封材料為丁腈橡膠） -30～+150（密封材料為氟橡膠） |
| 法蘭標準 | JB919 |
| 安裝位置 | 任意 |

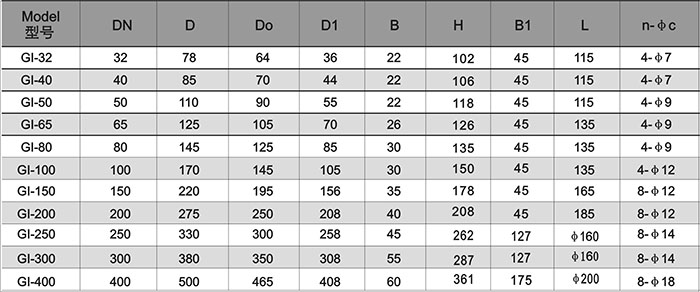

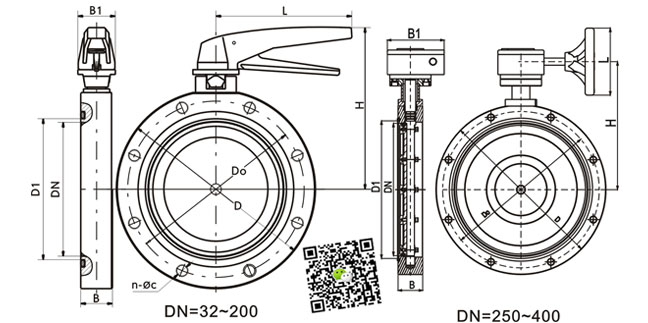

手動渦輪式高真空蝶閥主要外形及連接尺寸
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.hd-cg.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
